Если врезаться на обычном гражданском автомобиле в бетонную стену на скорости 200 км/ч, от машины останется лепёшка, а от водителя... Ну, ты понимаешь. В Формуле-1 пилоты регулярно выживают в авариях на скоростях под 300 км/ч, отделываясь лишь испугом и парочкой синяков. В чём магия? Никакой магии — чистая физика, углеволокно и тонна пролитого пота инженеров по безопасности.Давай разберем, как устроена «непробиваемая» капсула, внутри которой гонщики играют со смертью каждый уик-энд.
1. Углеволокно (Карбон): Почему именно оно?
Вся современная F1 держится на углепластике (Carbon Fiber Reinforced Polymer). Это супер-материал, который сочетает два главных качества для автоспорта: он смехотворно легкий и адски прочный.
Как это делают?
Монокок не отливают из металла и не сваривают из труб. Его шьют и пекут, как дорогой слоеный пирог:
1. Берется ткань из тончайших углеродных нитей (каждая нить в десятки раз тоньше человеческого волоса).
2. Эта ткань пропитывается специальной смолой (препрег).
3. Мастера вручную укладывают десятки слоев этой ткани в специальную форму, строго соблюдая направление волокон.
4. Внутрь слоев «запекают» сотовую структуру из алюминия или арамида (Nomex) — это создает эффект «сэндвича», который увеличивает жесткость в разы без добавления веса.
5. Всю эту конструкцию отправляют в автоклав — огромную печь высокого давления, где смола полимеризуется при высокой температуре.
В итоге получается монолитная деталь — монокок, который весит всего около 35–45 кг, но при этом его практически невозможно согнуть или сломать человеческими силами.
2. Силовая клетка выживания (Survival Cell)
Монокок — это жесткая, недеформируемая капсула. Главное правило инженеров: все, что снаружи монокока, должно разрушаться, но сам монокок должен остаться целым любой ценой.
Внутри силовой клетки находится пилот, его кресло, бензобак и педальный узел. Она спроектирована так, чтобы выдерживать колоссальные нагрузки:
• Сжатие: Сверху и сбоку капсула выдерживает точечные нагрузки в десятки тонн.
• Прокол: В слои карбона добавляют кевлар (тот самый материал для бронежилетов), чтобы острые обломки от подвески или чужих машин при аварии не пробили стенку и не ранили гонщика.

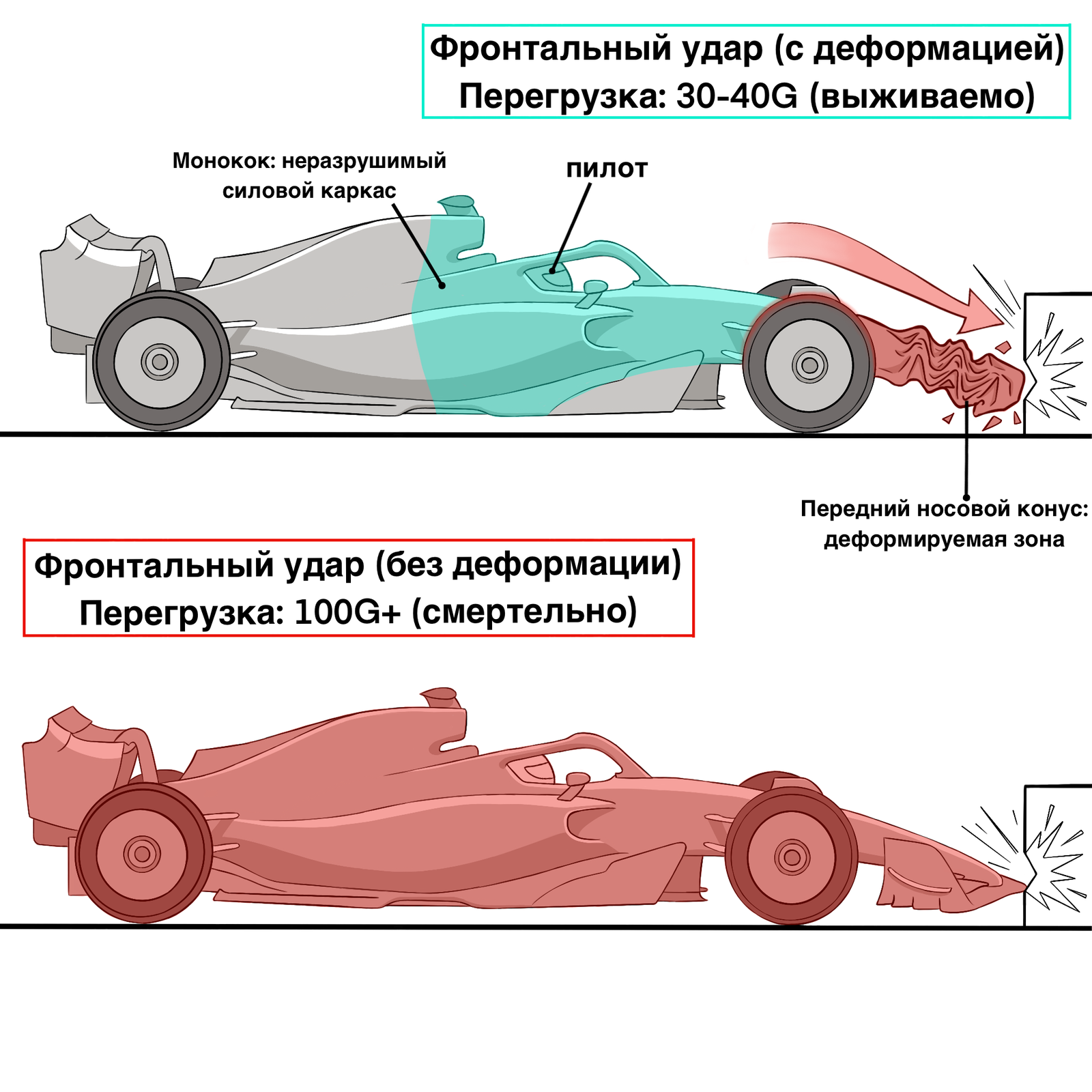

3. Зоны деформации: Искусство гашения удара
Почему бы не сделать весь болид из такого же жесткого карбона, как монокок?
Потому что тогда при аварии убила бы перегрузка. Если машина на скорости 250 км/ч моментально останавливается от удара о стену, внутренние органы человека просто не выдержат торможения. Кинетическую энергию удара нужно погасить.
Для этого спереди и сзади монокока устанавливают специальное «мясо» — структуры безопасности (Crash Structures): • Передний краш-бокс: Углепластиковый конус под носовым обтекателем. При прямом ударе он не гнется — он распадается в пыль и мелкую крошку. На это дробление карбона уходит огромная часть энергии удара.
• Задний краш-бокс: Закреплен на коробке передач и принимает на себя удар, если кто-то въезжает в корму.
• Боковые структуры (SIPS): Карбоновые трубки по бокам монокока, защищающие пилота при боковых таранах.
Выглядит страшно, когда от болида при аварии разлетаются тысячи мелких щепок, но для инженеров это праздник: чем больше деталей рассыпалось, тем меньше энергии досталось телу гонщика.
4. Система Halo: Титановый ангел-хранитель
В 2018 году FIA обязала все команды ставить на болиды систему Halo («Ореол»). Изначально фанаты и даже сами гонщики орли: «Фу, что за стринги на колесах! Это уродует машину и портит ДНК Формулы-1!».Но уже через пару лет титановая «рогатка» закрыла рты абсолютно всем скептикам.
Из чего она сделана?
Halo делают не из карбона, а из градиентного титанового сплава. Она весит всего около 9 кг, но способна выдержать вес 12 тонн (это как посадить сверху двухэтажный автобус) или удар отлетающего колеса на скорости 225 км/ч.
Как она спасает жизни?
• Шарль Леклер (Спа, 2018): Болид Фернандо Алонсо пролетел буквально по голове Леклера. На Halo осталась глубокая вмятина от колеса, а Шарль даже не получил царапины.
• Ромен Грожан (Бахрейн, 2020): Болид на скорости 240 км/ч пробил металлический отбойник насквозь и разрезал его. Без Halo отбойник просто отрезал бы пилоту голову. Титановое дуга раздвинула стальные листы barrier'а и создала «воздушный карман» для выживания.
• Макс Ферстаппен и Льюис Хэмилтон (Монца, 2021): Машина Макса заехала задним колесом прямо на кокпит Хэмилтона. Дно и колесо Red Bull лезли Льюису в голову, но Halo приняла весь вес машины на себя.
Резюме: Анатомия безопасности F1
1. Монокок — жесткий бронекапсула из карбона и кевлара, которая не должна деформироваться ни при каких обстоятельствах.
2. Краш-боксы — хрупкие карбоновые элементы спереди и сзади, которые при аварии уничтожаются сами, гася кинетическую энергию.
3. Halo — титановый каркас над головой, защищающий пилота от летящих машин, колес и рельсов безопасности.
Запомни: современный болид F1 спроектирован так, чтобы в случае кошмарной аварии уничтожить сам себя до последнего винтика, но сохранить человека внутри абсолютно целым.
