Если посмотреть на болид Формулы-1 со стороны, кажется, что это просто сверхскоростной карт с кучей крыльев и наклейками спонсоров. Но стоит снять углепластиковый «кожух», и перед нами открывается безумный инженерный пазл, где каждый миллиметр на счету.Разработчики болида F1 борются не просто за скорость, а за упаковку (packaging). Задача — запихнуть человека, 1000-сильную гибридную силовую установку, бензобак, коробку передач и электронику в узкий углепластиковый кокон так, чтобы эта штука не переворачивалась в поворотах, не перегревалась и ехала быстрее всех. Давай разберем, как устроен этот тетрис на колесах.
1. Монокок: Ванна безопасности и «офис» пилота
Центр всей конструкции — монокок (он же «кокпит» или силовая клетка). Это прочнейшая «ванна» из углеволокна (карбона) и сотового алюминиевого или кевларового наполнителя. Он работает одновременно как жесткий каркас, к которому крепится всё остальное, и как капсула выживания.

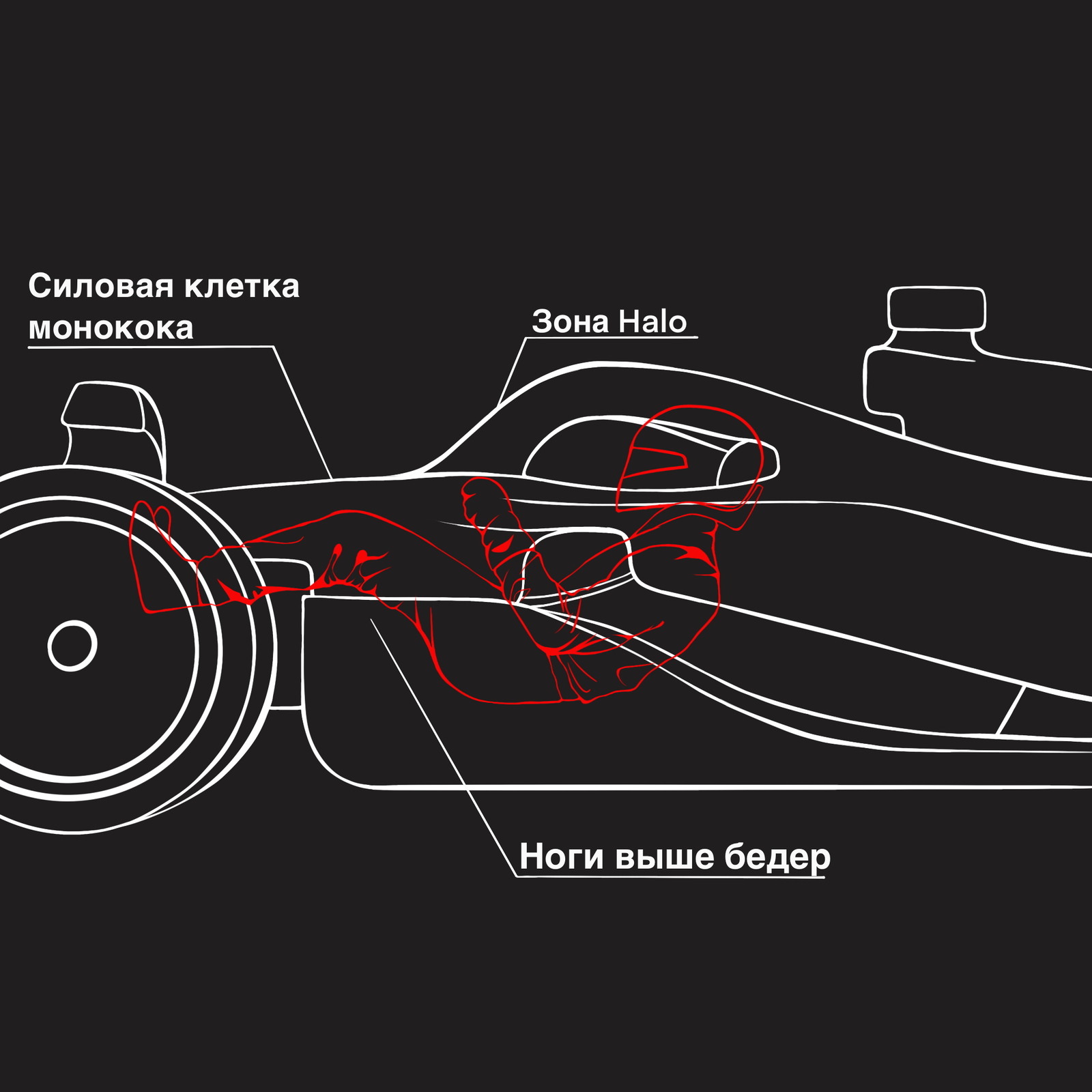

Как там сидит пилот?
Забудь про удобные кресла с регулировкой спинки. Пилот Ф1 почти лежит.
• Поза: Ноги задраны высоко вверх (они находятся примерно на уровне груди и выше передних колес), спина отклонена назад под углом около 30–40 градусов. Это нужно, чтобы максимально снизить лобовое сопротивление воздуха и опустить центр тяжести как можно ниже.
• Ложемент: Кресло изготавливают индивидуально. Пилота буквально заставляют сесть в жидкую пену, которая твердеет и повторяет каждый изгиб его тела. В таком кресле нет мягких подушек — каждый удар на поребрике передается напрямую в позвоночник.
• Система Halo: Титановая «рогатка» над головой гонщика. Она выдерживает вес двух двухэтажных лондонских автобусов (около 12 тонн) и защищает голову от летящих колес и обломков.
2. Топливный бак: Между спиной и адом
Прямо за спиной пилота (но перед мотором) находится топливный бак. В Ф1 дозаправки запрещены с 2010 года, поэтому перед стартом гонки туда заливают около 110 кг топлива.
• Это не металлическая канистра: Бак сделан из эластичного кевларового резинового «пузыря» (противоударного мягкого бака), чтобы при аварии он не разорвался и не устроил фаер-шоу.
• Перегородки внутри: Внутри бака установлена сложная система перегородок и клапанов. Без них при торможении со скорости 300 км/ч бензин улетал бы вперед, резко меняя баланс машины и вызывая голодание топливного насоса.
3. Силовая установка и коробка передач: Сердце и хвост
За топливным баком начинается территория механики и гибридных технологий:
1. ДВС (Двигатель внутреннего сгорания): Турбированный V6 объемом всего 1.6 литра. Он прикручен напрямую к монококу и является несущим элементом шасси (к нему крепится задняя часть болида).
2. Гибридные модули (MGU-K и MGU-H): Электромоторы и турбина плотно скомпонованы вокруг блока цилиндров.
3. Батарея (ES): Располагается максимально низко — обычно прямо под топливным баком или под двигателем, чтобы опустить центр тяжести.
4. Коробка передач: Восьмиступенчатая секвентальная КПП находится за мотором. Ее корпус часто делают из титана или углепластика, и именно к нему крепится задняя подвеска.
Все эти элементы соединяются в единый жесткий хребет: Монокок → Бак → Двигатель → Коробка передач. В болиде F1 нет привычной рамы, на которую всё навешивают — сам мотор и коробка работают как часть несущей рамы!
4. Почему центровка и развесовка — это всё?
Можно построить мотор на 1500 сил и нарисовать идеальные крылья, но если неправильно распределить вес, болид превратится в неуправляемое ведро.
Что такое центр тяжести и почему он должен быть «в полу»?
Чем ниже центр тяжести (Center of Gravity, CoG), тем меньше болид кренится в поворотах и «кивает» при торможении. Именно поэтому инженеры пытаются опустить тяжелые детали (аккумуляторы, мотор, самого пилота) как можно ближе к асфальту.
Развесовка по осям (Static Weight Distribution)
Регламент FIA строго задает минимальный вес болида (798 кг вместе с пилотом) и пропорции распределения массы между передней и задней осью (примерно 45–46% на перед и 54–55% на зад).
• Слишком много веса спереди: Передние шины перегружаются и быстро сгорают, зад сносит при разгоне.
• Слишком много веса сзади: Перед сносит в поворотах (недостаточная поворачиваемость), машина плохо реагирует на руль.
Проблема расхода топлива в гонке
На старте болид весит 798 кг + 110 кг топлива = 908 кг. К концу гонки бак пустеет, и машина становится на 110 кг легче!Так как бак расположен ровно между пилотом и мотором (близко к центру масс), по мере сгорания бензина общий вес уменьшается, но процентный баланс между передней и задней осью практически не смещается. Это инженерный шедевр: характеристика управляемости болида остается стабильной от 1-го до 57-го круга.
Резюме: Анатомическая карта болида F1
1. Спереди: Ноги пилота, рулевое управление и элементы передней подвески.
2. В центре: Сам пилот в карбоновом коконе (монококе).
3. За спиной пилота: Эластичный бензобак и батареи.
4. За баком: Двигатель V6, турбина и гибридные электромоторы.
5. Сзади: Коробка передач, задняя подвеска и выхлопная система.
Каждый компонент в этой цепочке подогнан с точностью до долей миллиметра. В следующих статьях мы разберем, как вся эта масса удерживается на трассе с помощью подвески, балласта и безумного прижима аэродинамики!
